Ben voilà depuis le temps que je devais le faire et ben................ c'est fait

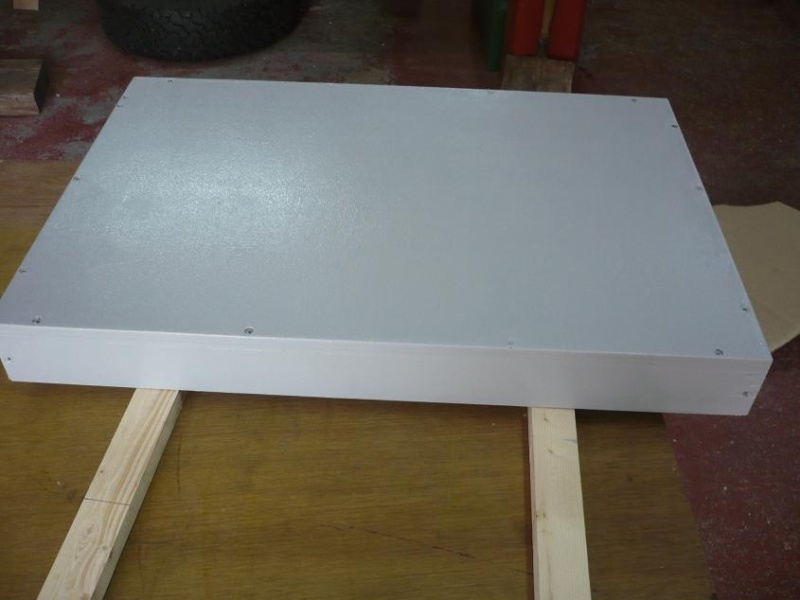

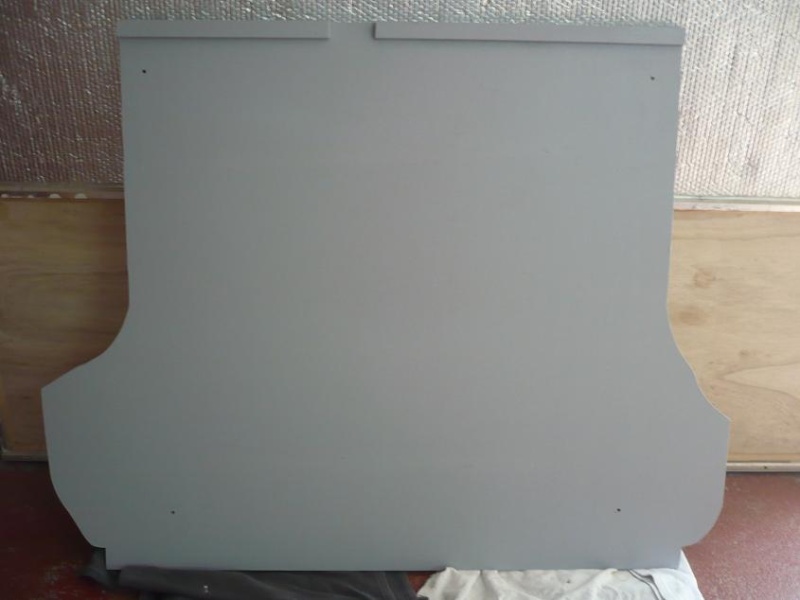

D'abord le plancher:

[ image externe ]

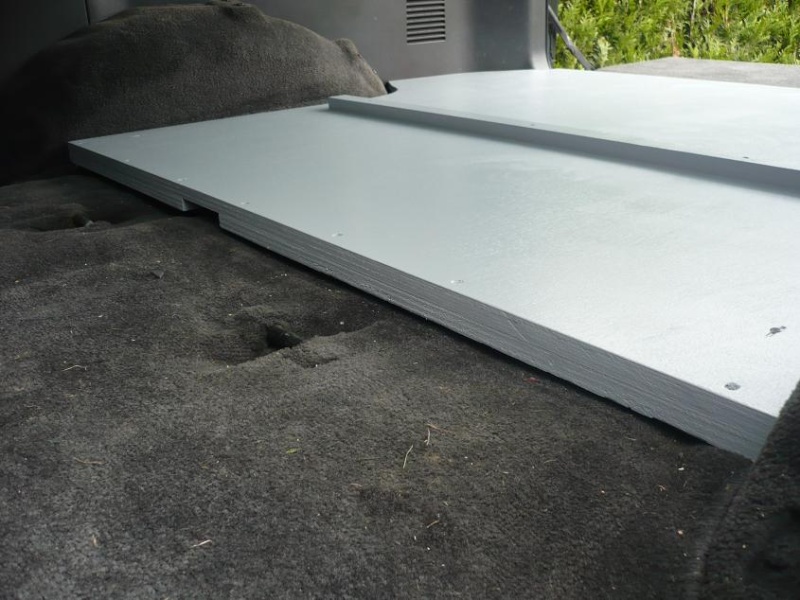

En place ( le tasseau posé dessus sera la séparation pour le réservoir d'eau ):

[ image externe ]

Comme le plancher est légèrement bombé sur le 80, mise en place d'une "cale"

[ image externe ]

Finalement, je ne part pas sur un système de tiroirs.

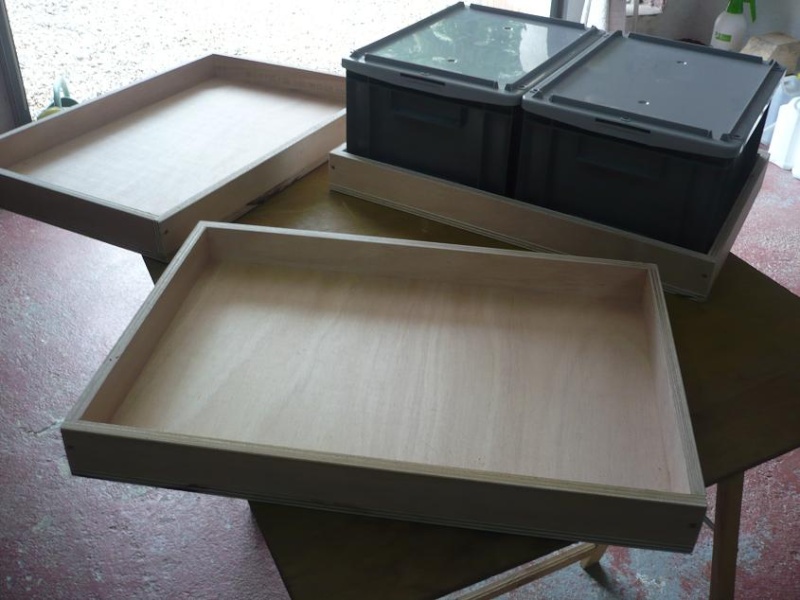

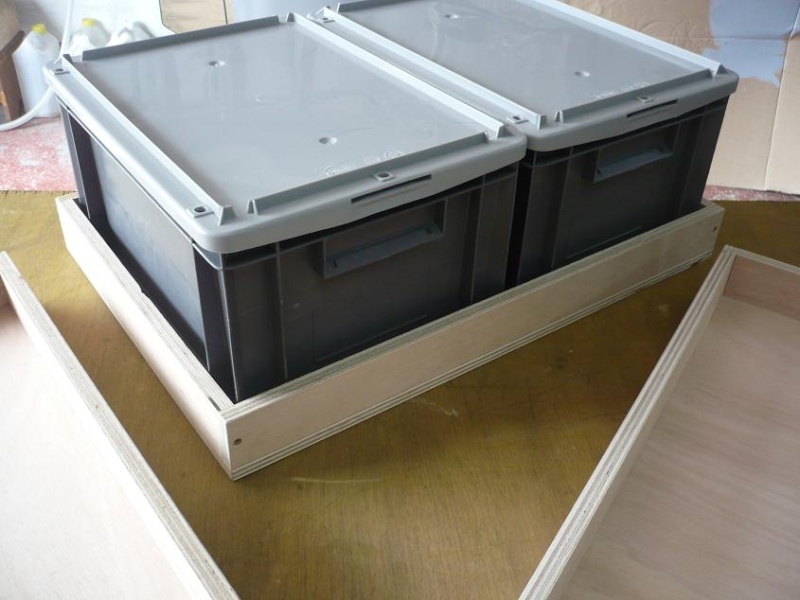

Fabrication de caissons pour le frigo et des caisses. Tout sera sur coulisses

[ image externe ]

[ image externe ]

[ image externe ]

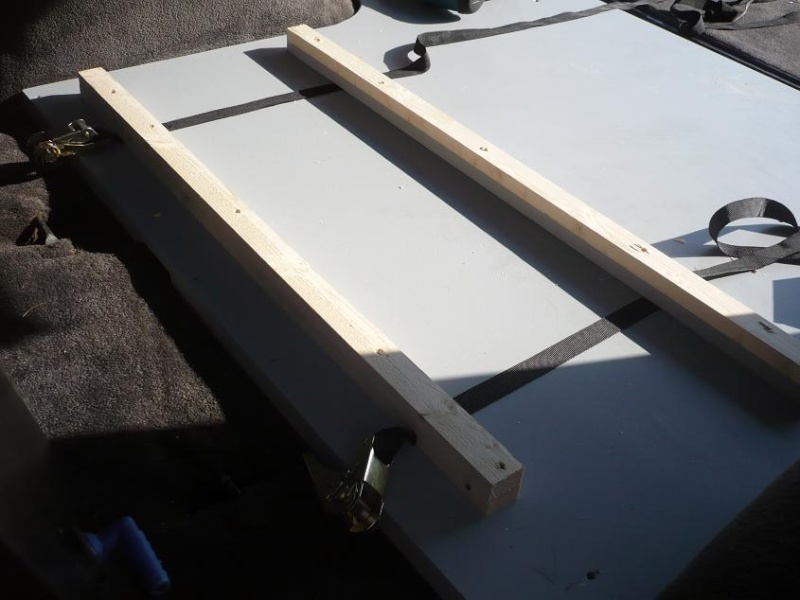

pose de sangles pour maintenir le réservoir

[ image externe ]

[ image externe ]

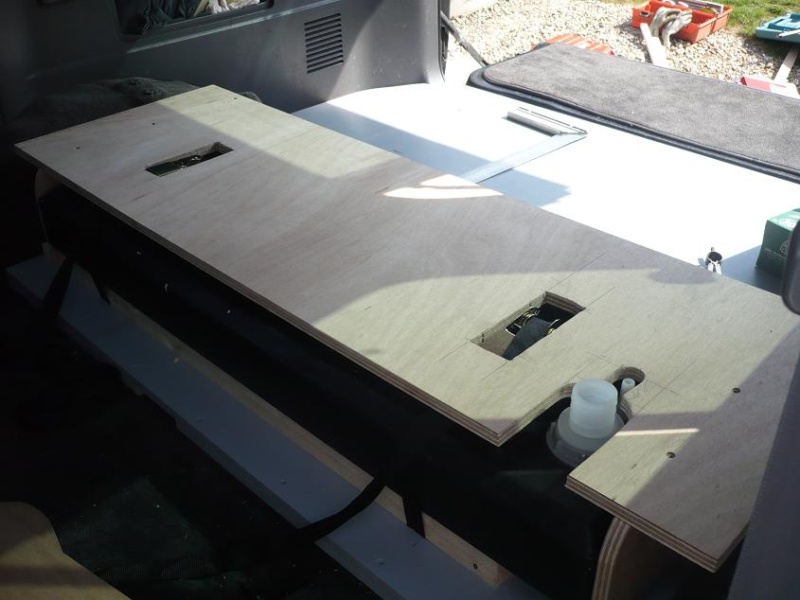

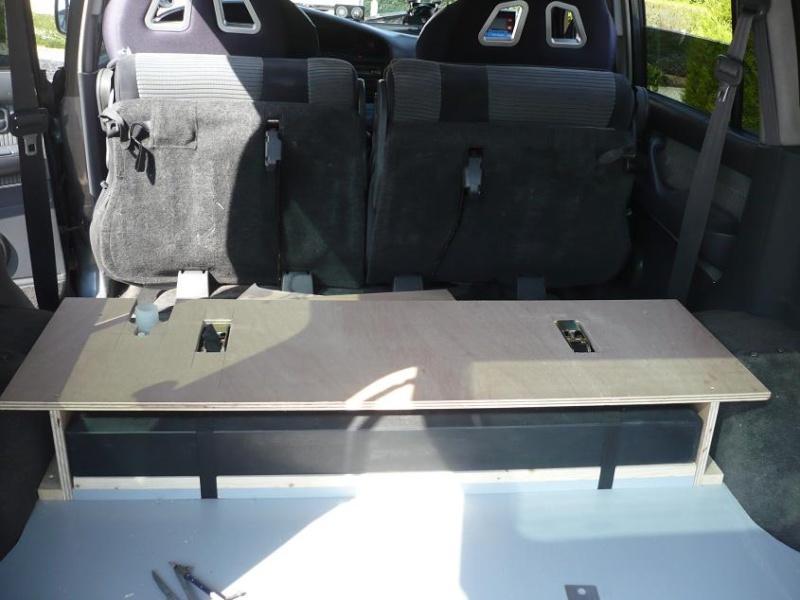

Ensuite une séparation au dessus du réservoir et j'ai laissé un passage pour pouvoir avoir accès aux cliquets:


[ image externe ]

[ image externe ]

[ image externe ]

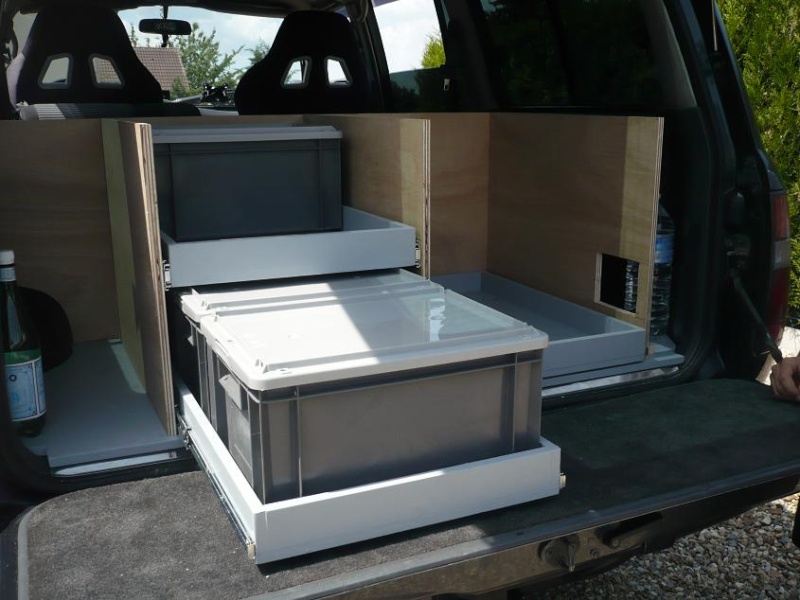

Pose des caissons avec un trou d'aération sur le côté pour le frigo:

[ image externe ]

[ image externe ]

[ image externe ]

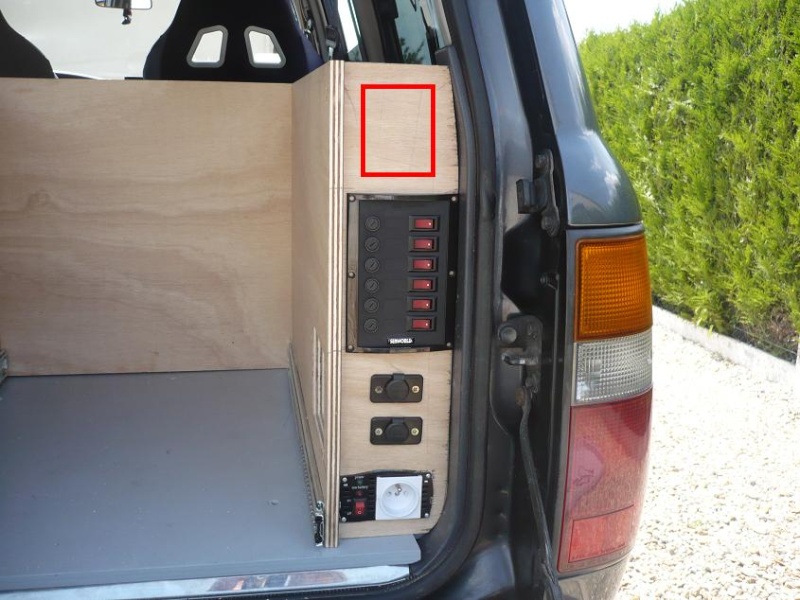

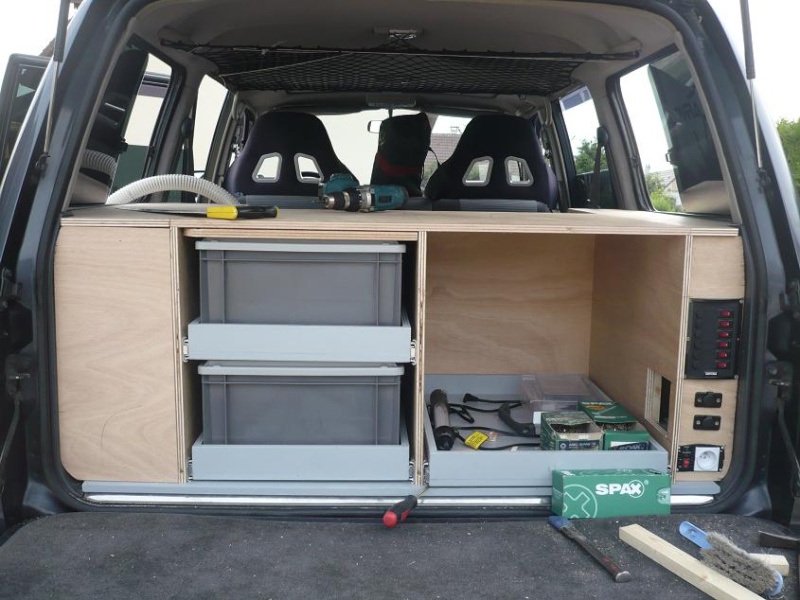

La partie électrique ( le carré rouge correspond à une grille d'aération qui sera mise plus tard ):

[ image externe ]

[ image externe ]

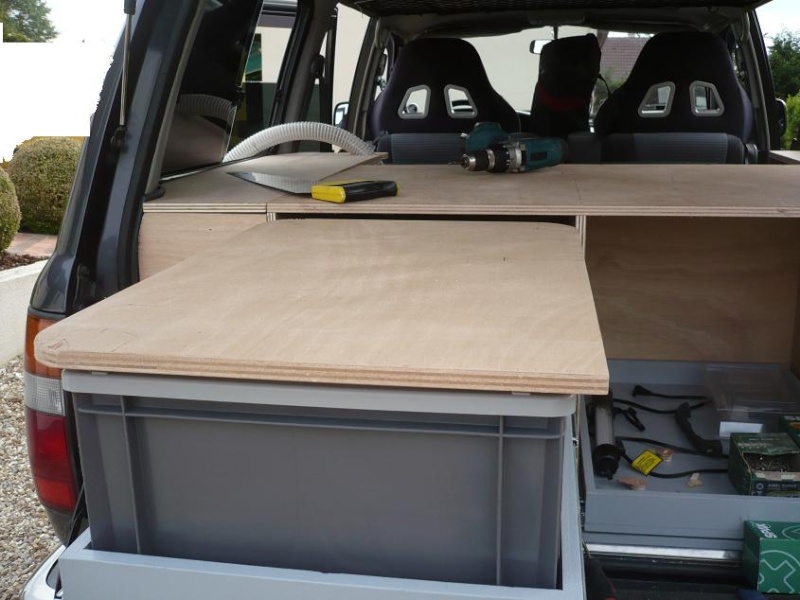

Au dessus des caisses, il me restait un tout petit peu de place. Alors j'ai fait une planche de la taille d'un caisson:

[ image externe ]

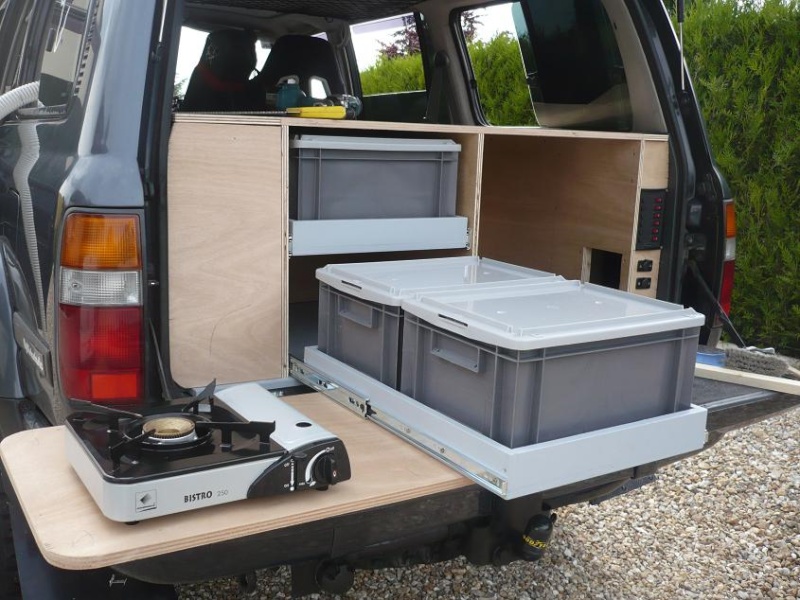

Et cette planche me sert à ça :

[ image externe ]

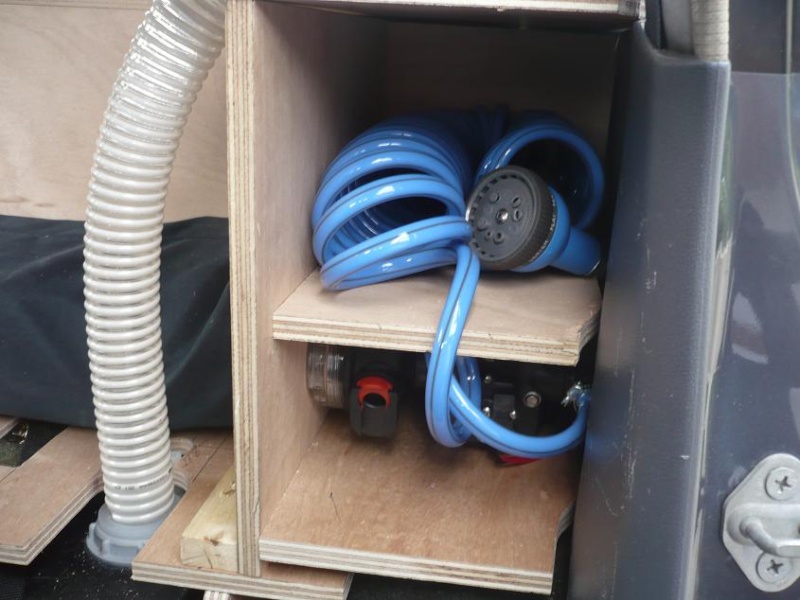

Ensuite mise en place de la pompe à eau et de son tuyau et douchette:

[ image externe ]

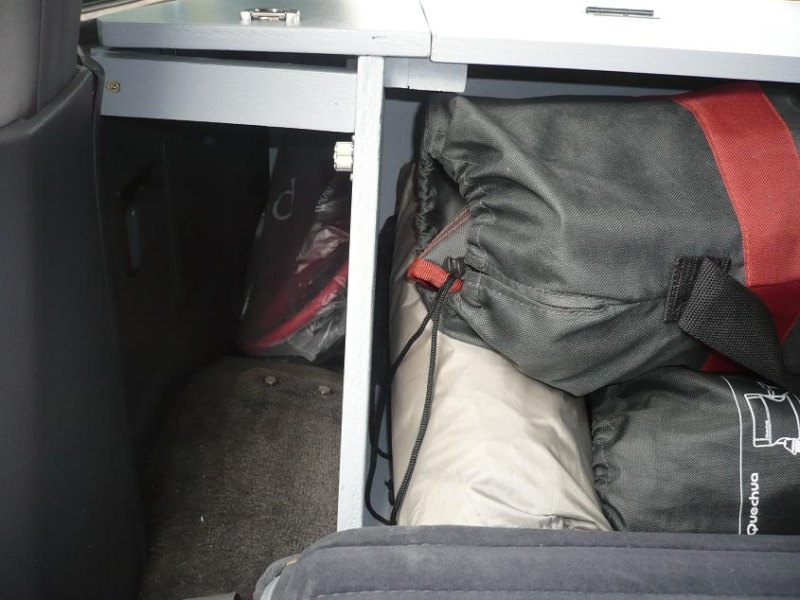

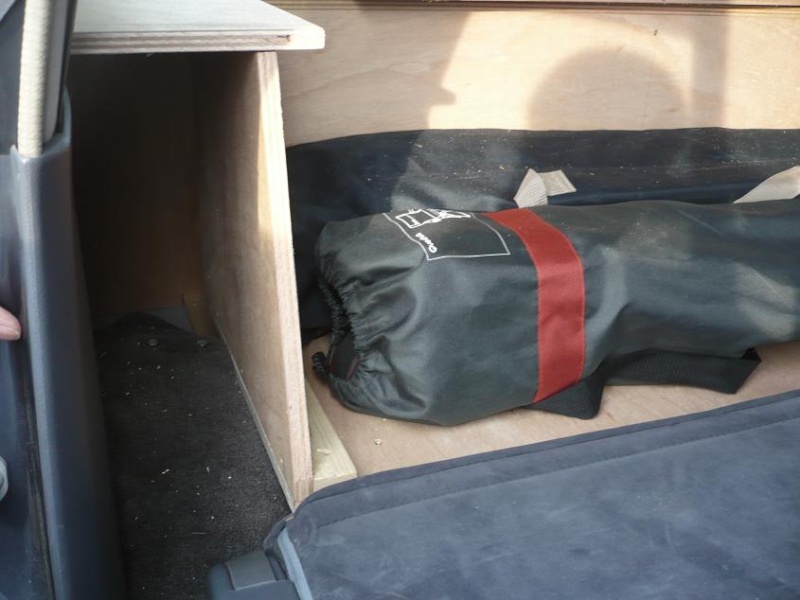

Derrière la partie electrique, rangement accessible par les sièges ou par le dessus:

[ image externe ]


[ image externe ]

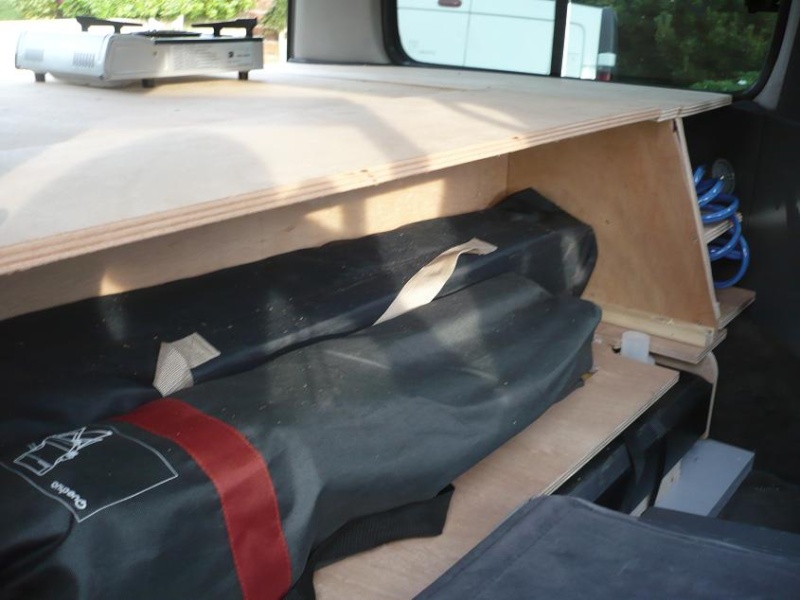

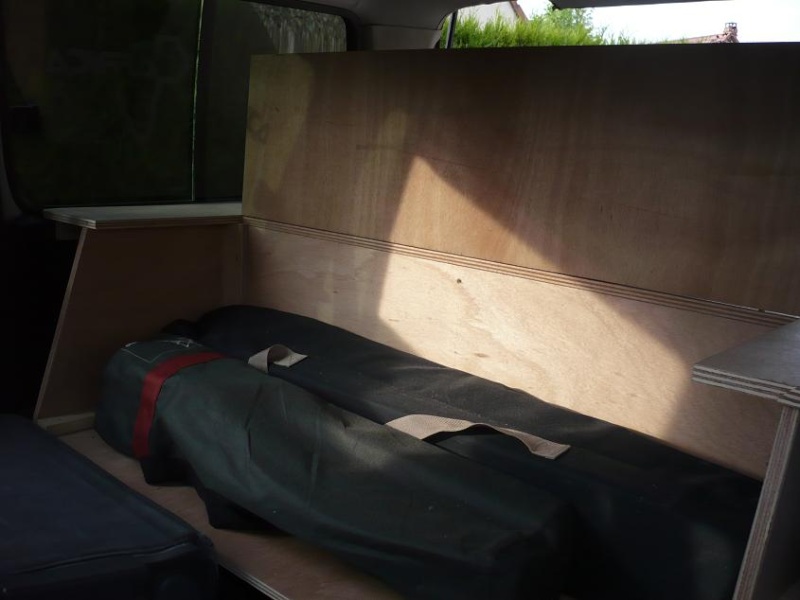

Emplacement de la table et de 4 chaises ( accès par derrière les sièges ):

[ image externe ]

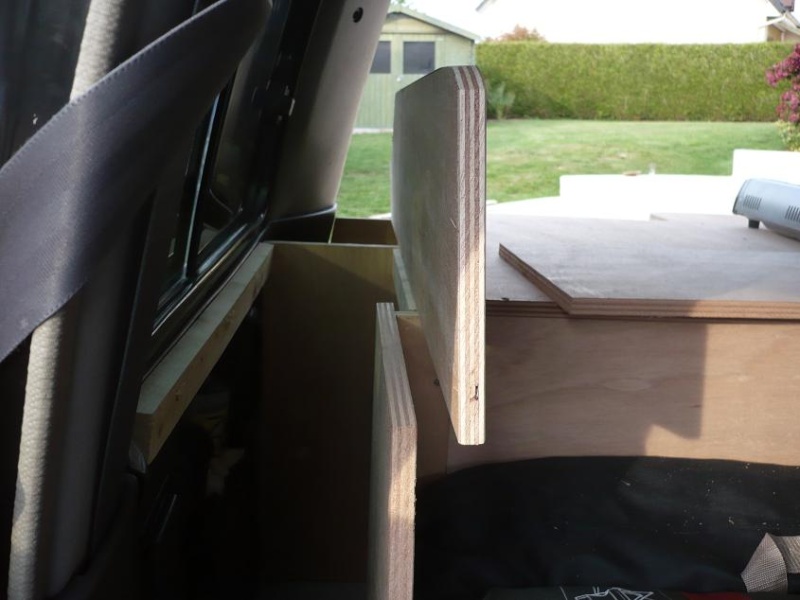

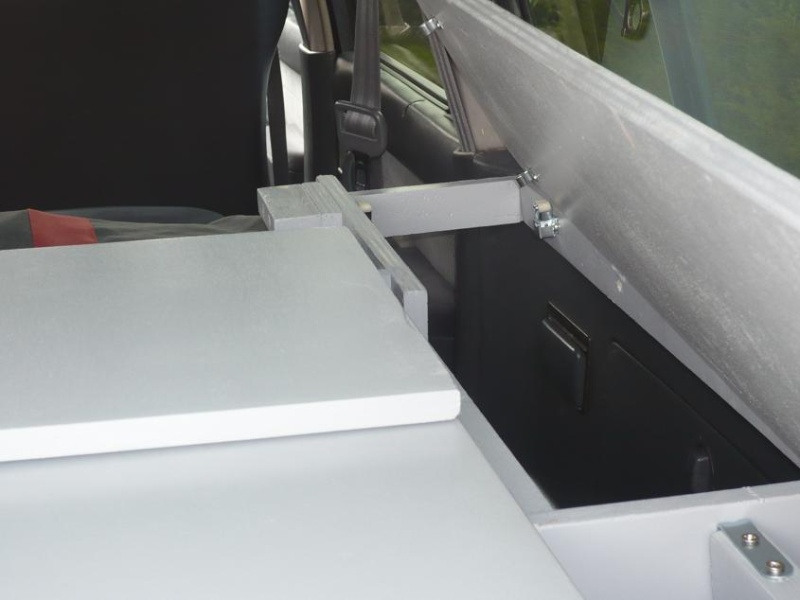

Possibilité de rabattre la partie haute si besoin :

[ image externe ]

Fabrication d'une plaque amovible pour le remplissage du réservoir:

[ image externe ]

[didier11]

Beau bricolage, pour ne pas avoir de planche qui se ballade je l'ai directement fixée sur le hayon pour obtenir le même niveau que le plancher.

[Dens]

La suite finie et peinture faite

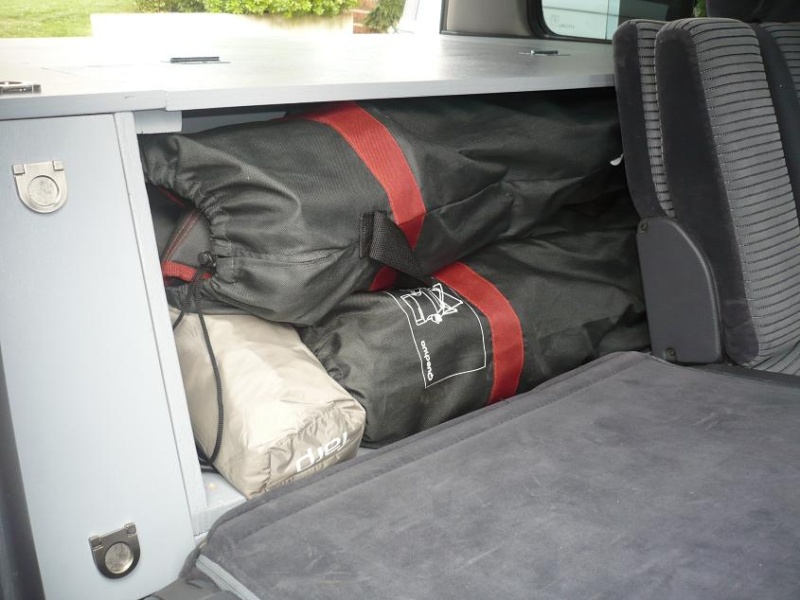

Espace table + chaises avec son coffre à côté ( deuxième photo ouvert )

[ image externe ]

[ image externe ]

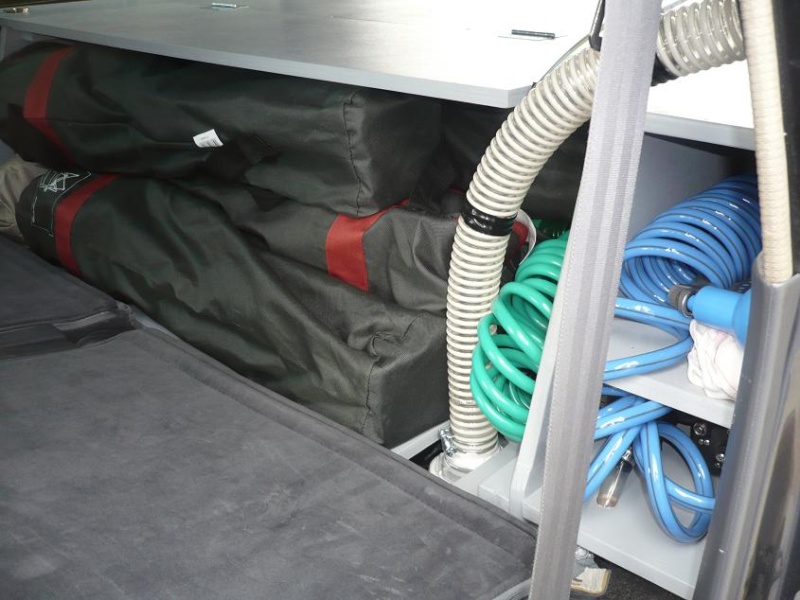

L'autre côté des chaises, la place de la pompe et du tuyau. Le deuxième tuyau ( vert ) me sert au remplissage du réservoir

[ image externe ]

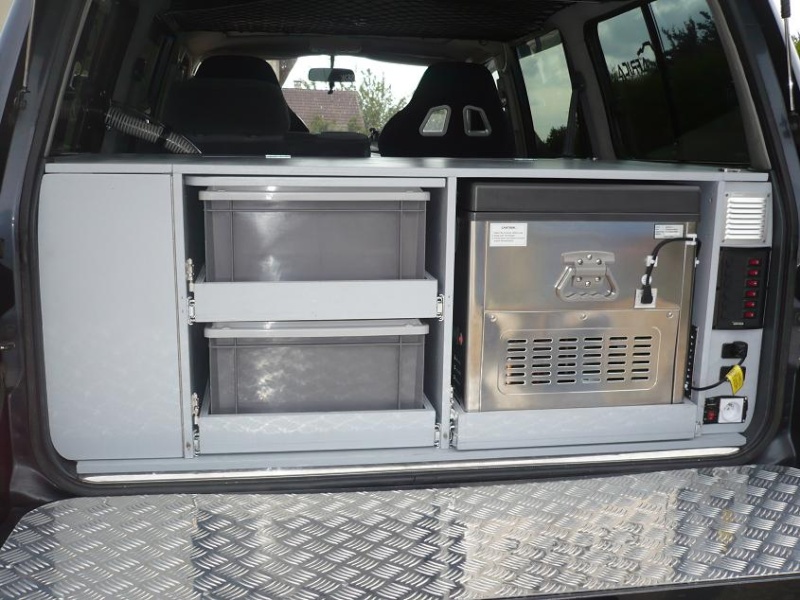

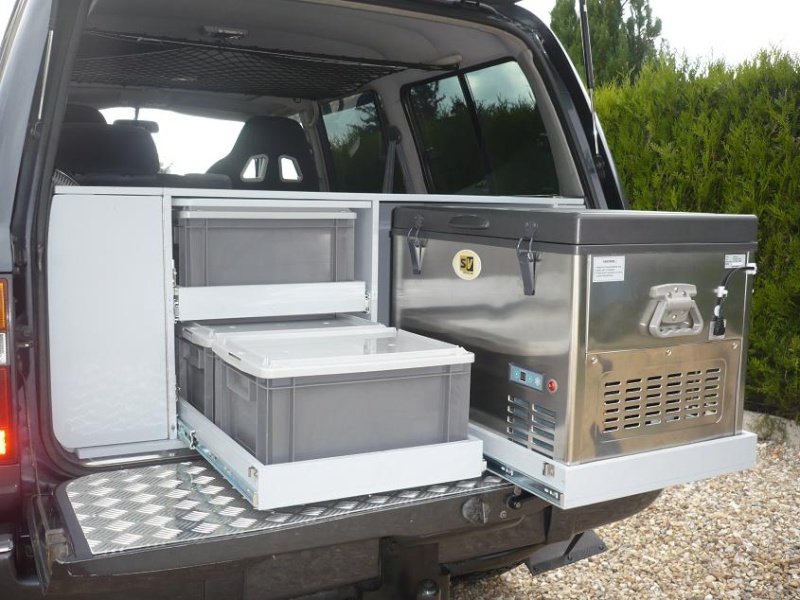

Vue arrière

[ image externe ]

[ image externe ]

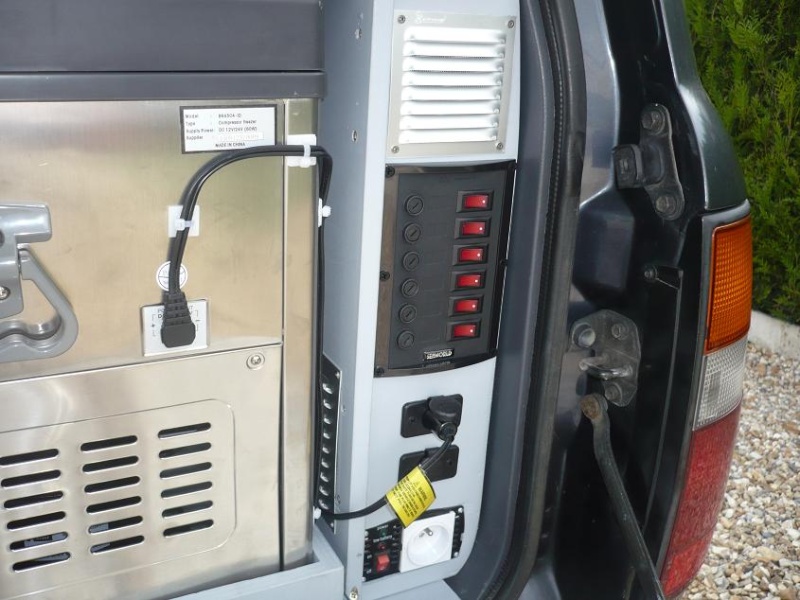

Le fil du frigo est fixé de manière à ce qu'il suive le frigo en ouverture et fermeture

[ image externe ]

[ image externe ]

Fixation tiroir et frigo

[ image externe ]

Grille d'aération pour le frigo

[ image externe ]

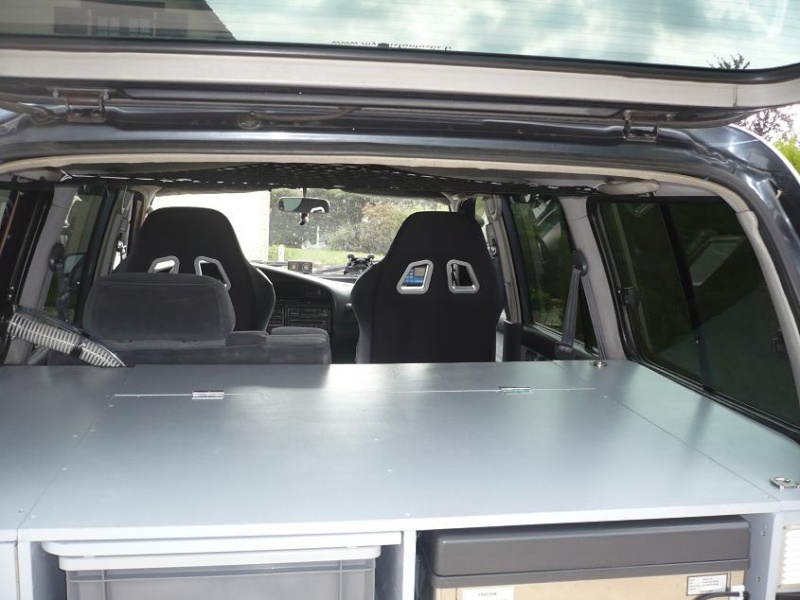

Vue de dessus. Il mes reste encore à faire les fixations pour les tentes!!

[ image externe ]

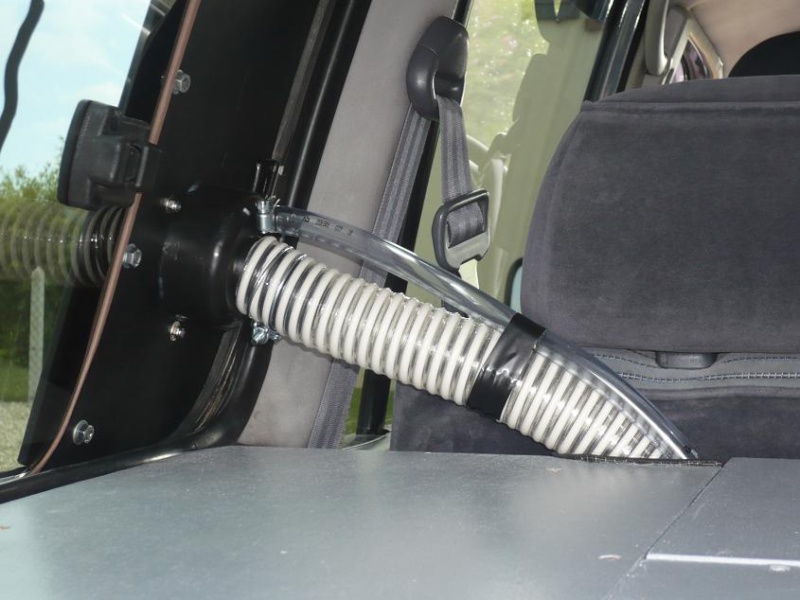

Tuyau du réservoir

[ image externe ]

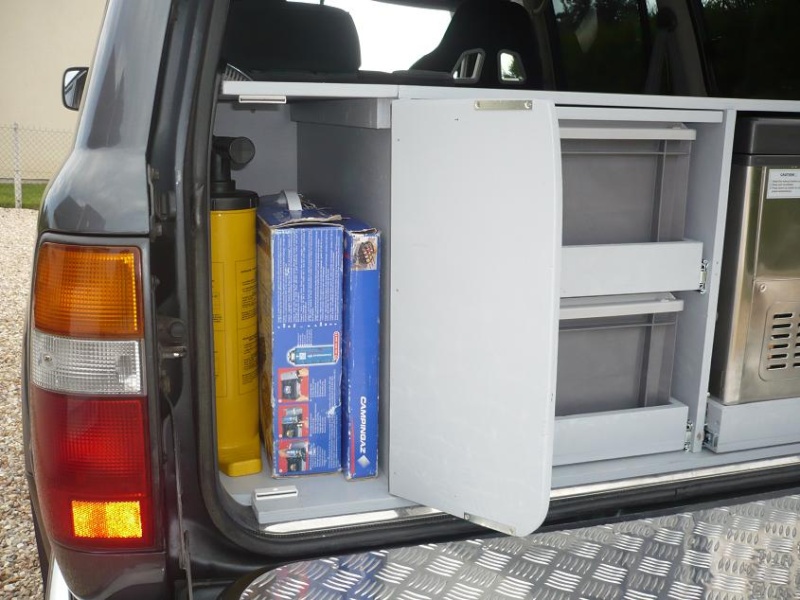

Coffre de côté. J'ai toujours accès au coffre de rangement d'origine dans les ailes. De l'autre côté aussi pour le cric !!


[ image externe ]

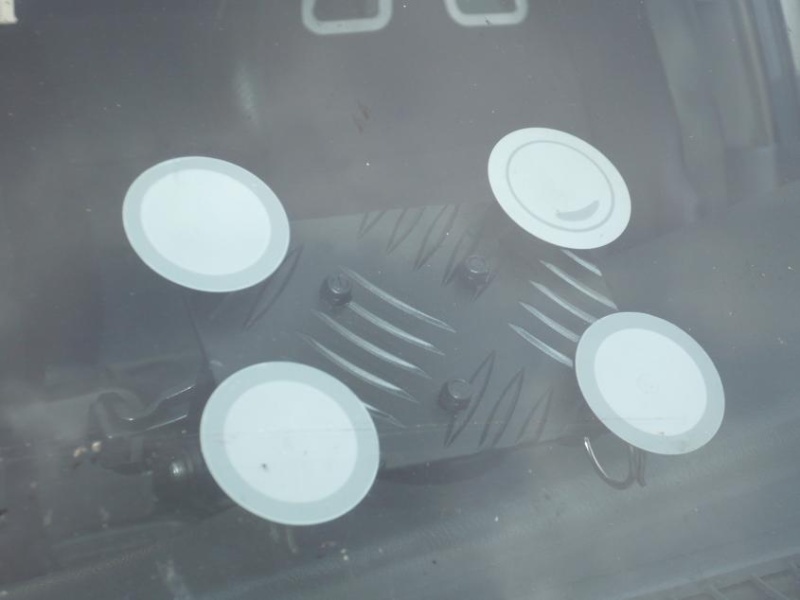

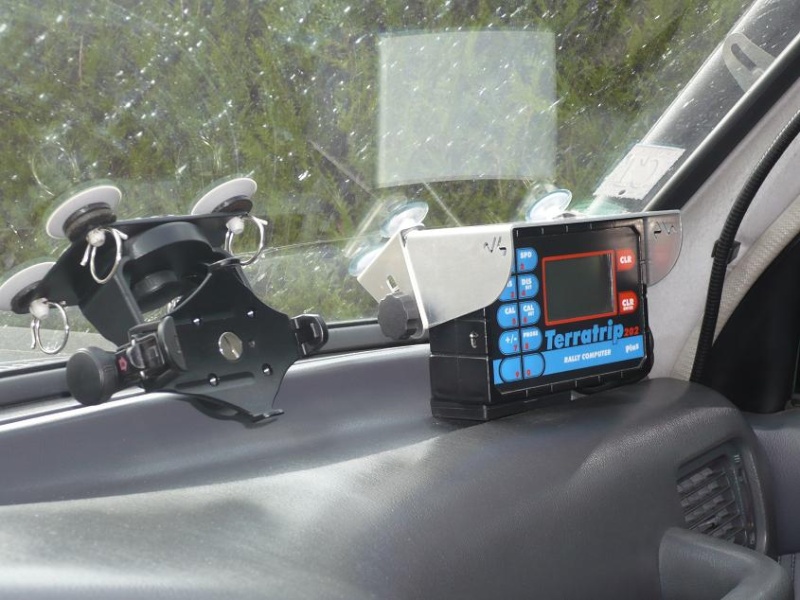

Support GPS maison ( plaque alu strié + peinture noire )

[ image externe ]

[ image externe ]

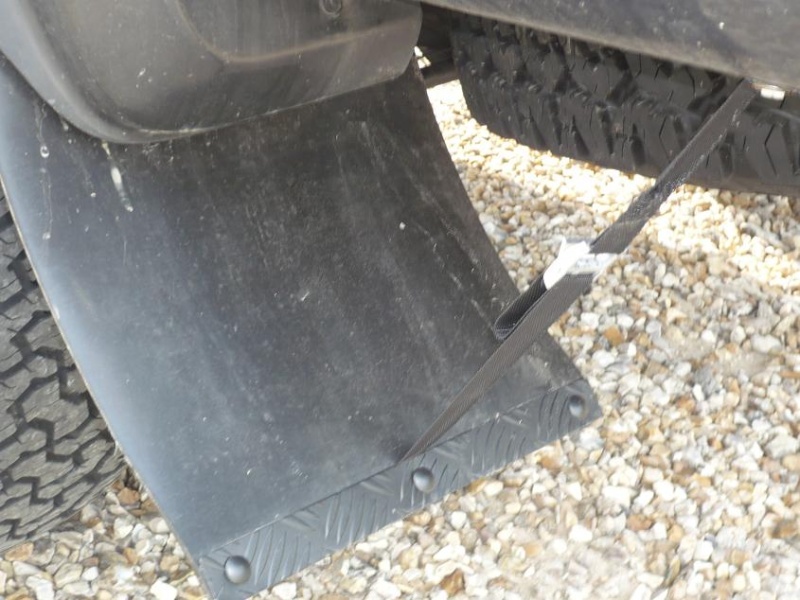

Bavettes maison avec encore de l'alu strié peint en noir !!

[ image externe ]

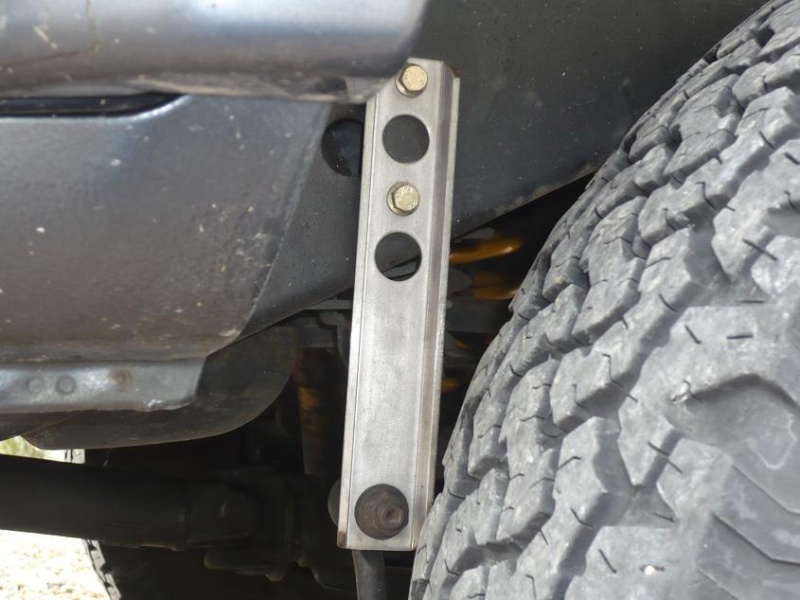

Comme je suis passé aux king spring en +7, rallonge fixations barres stab arrières ( merci JC27). L'avant ne va pas tarder !!

[ image externe ]

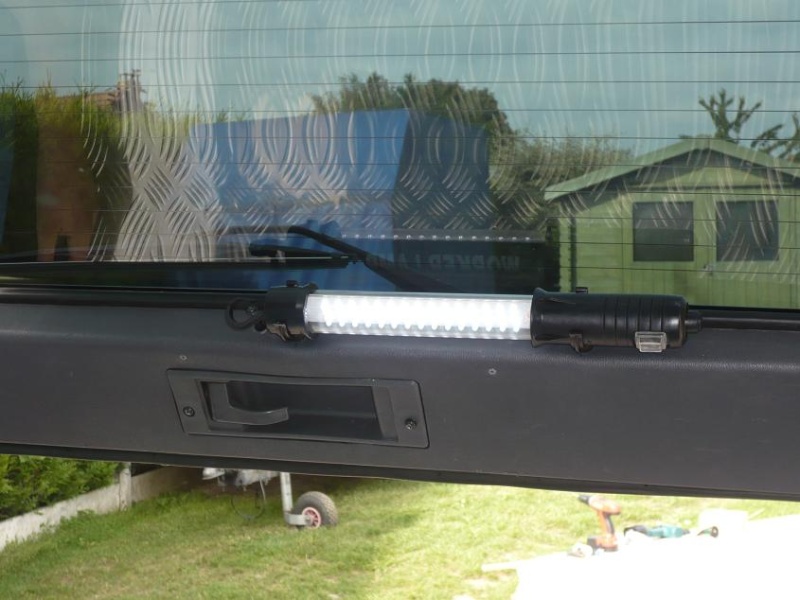

Eclairage arrière avec une baladeuse à leds. Avantages: orientable et transportable !!

[ image externe ]

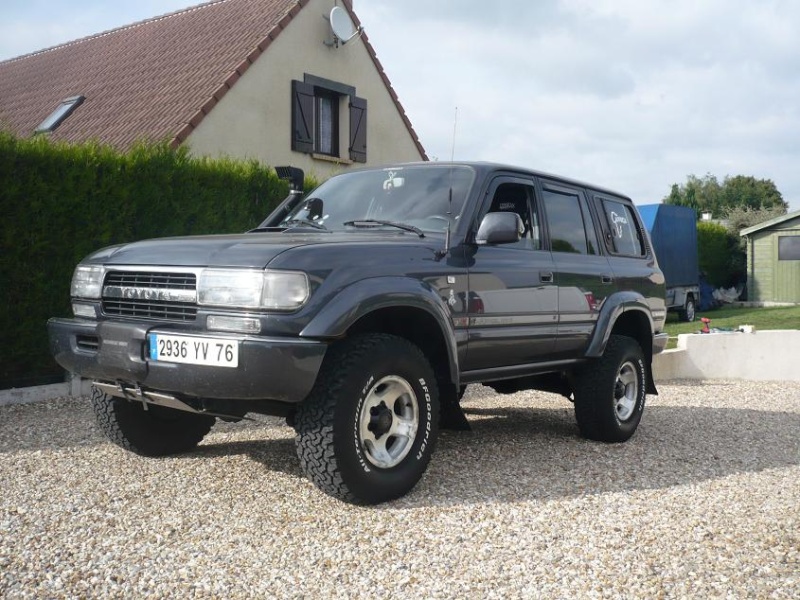

La bestiole !!

[ image externe ]

[ image externe ]

[didier11]

Joli, ton frigo, il est fixé comment sur la tablette.

[dourouni]

Bravo tres bel amenagement!!

[papiwalker]

Beau travail
Tu commences quand le mien?
J'adore

[gege16]

BIEN ! mais va pas être un peu djeuste la respiration du frigo ?

[Dens]

Joli, ton frigo, il est fixé comment sur la tablette.

Il est coincé dans son tiroir et comme en haut il y a très peu de jeu, il n'ira pas loin
Au pire, je peux encore le sangler

[Dens]

BIEN ! mais va pas être un peu djeuste la respiration du frigo ?

J'ai mis une grille pour l'aération du côté et une autre grille en haut de la platine électrique. 9a devrait circuler et en plus il y a le passage dans l'aile sur le côté.
Pour la partie avant du frigo, le hayon une fois fermé n'est pas contre le frigo. Il y a un espace donc l'air devrait passer

[maverick27]

j'pense pas car il y a la grille devant le hayon bas et je suppose qu'elle n'est pas collée dessus ainsi que l'autre grille face avant du frigo
