indicateur pression huile

[doudou]

Bonjour,

Après remplacement du démarreur 24V (échange standard Euro4x4parts) + 2 batteries Fulmen (100Ah-720A au démarrage), j'ai perdu l'indication de pression d'huile sur l'afficheur à aiguille du tableau de bord. J'ai déjà remplacé la sonde de pression d'huile sous le filtre à huile il y a 6 ans (fuite sur corps de sonde).
Kilométrage actuel : 262000 kms.
Est-ce la sonde de pression qui est HS (appui éventuel lors du remplacement du démarreur, mais cela me semble peu probable, non )
Je n'ai pas constaté de souci au niveau de l'unique broche enfichée sur la cosse plate de la sonde, ni au niveau du fil électrique.
Rassurez-moi, il n'y a bien qu'une seule broche à connecter

Quel diagnostic pouvez vous en déduire, et comment valider" sonde HS" ?
Merci d'avance pour les infos.

Adishatz

[My80 Team]

Non il y en a 2.

[clost]

Meme pblm après changement démarreur > 2eme broche oubliée.... j'ai cherché TRES longtemps

[My80 Team]

Et attention à ne pas intervertir les 2 branchements, sinon c'est grillage assuré du vumétre.

[doudou]

S'il y a effectivement 2 connecteurs sur la sonde, où se trouve la seconde broche plate mâle ?
J'ai conservé la première sonde HS, remplacée il y a 6 ans, et comme sur celle en place je ne trouve qu'une broche plate pour raccorder un connecteur...Oups
@+

[doudou]

bonjour ,
Avez_vous plus d'info a me communiquer sur le nombre de connecteurs a raccorder sur la sonde de pression d'huile (hdj80-1994-12S) ?
merci.
Adishatz

[HJ61alex]

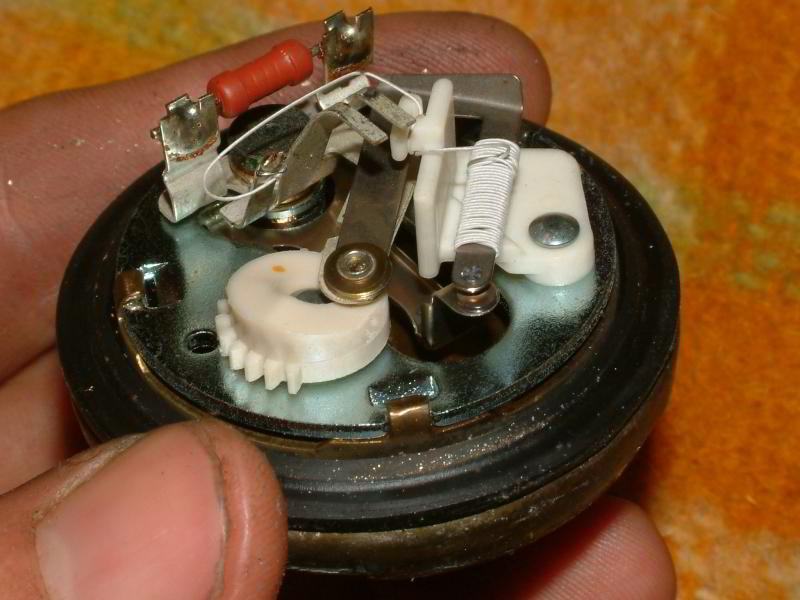

ca répond pas à la question du double connecteur, mais histoire de voir l'intérieur de la fameuse sonde:
http://forum.ih8mud.com/diesel-tech-24- ... e-fix.html
[ image externe ]
tu m'étonnes que ca tombe en panne ce bordel

[clost]

bonjour ,
Avez_vous plus d'info a me communiquer sur le nombre de connecteurs a raccorder sur la sonde de pression d'huile (hdj80-1994-12S) ?
merci.
Adishatz

De memoire, ce sont deux prises différentes, situées à 2 emplacements différents. Je ne me souviens pas bien : vérifie les fiches autour du démarreur et à coté de la sonde.

[doudou]

Merci pour l'info, mais ce soir je suis frileux, 10cm de neige recouvre le gros, et le vent est également de la partie
Je tente de trouver le second connecteur ainsi que sa fiche dès que je peux me mettre à l'abri dans un garage.
@+ pour les infos, j'espère trouver

Adishatz

[doudou]

Bonjour,

Enfin j'ai retrouvé une indication de pression d'huile au tableau de bord
Effectivement il y a bien 2 broches :
dans mon cas,
1 broche blanche qui se connecte sur la cosse plate rectangulaire située sur le dessus du carter de protection de la sonde de pression.
1 broche noire avec une échancrure prononcée sur l'une des face permettant le raccordement sur le téton cylindrique plat situé sur le dessus (au centre) du carter de protection de la sonde.
Les images sont plus parlantes.

Adishatz

Repérage raccordement sonde pression huile.docx
